SLF型湿帘冷风机
产品名称: SLF系列湿帘冷风机
广泛应用于纺织、印染、化纤、服装、皮革、塑料、印刷、电子、食品、机械等工厂车间及商场、超市、餐厅、展览馆、会议室、游戏厅等民用建筑的全棉降温或岗位降温兼排换气
详细信息:
一、特性及应用
SLF型湿帘冷风机是一种新型节能环保降湿冷气机,由湿帘纸、水循环系统、送风机组成(即正压送风)。具有降温效果明显(降温幅度在南方地区可达3-8℃。北方地区可大8-15℃)、节能环保(耗电能只有传统空调的1/6,无氟利昂冷媒无污染)、空气新鲜(良好的过滤性能)、安装简单、运行可靠等优点,可直接输送自然风及降温后的凉风。

二、工作原理简介

湿帘冷风机的四周装有使用特种材料的蜂窝状湿帘,具有很大的表面积,通过水循环系统对湿帘不断增湿;在湿帘冷风机内状有高效低噪声节能风机,当风机运行时,湿帘冷风机内产生付压,使机外空气流经多孔湿润的湿帘进入机内,由于湿帘上水的蒸发吸收热量,迫使流经湿帘的空气降温,同时由于湿帘上的水流经湿帘的空气增发,增大了空气的湿度,因此具有降温增湿的双重功能,其相对湿度可达75%左右。在纺织、针织等车间使用,不但能降温改善工作条件,而且能减少纺织过程中的断丝率,提高纺织产品质量。

三、性能参数表

规格
风量
(m2/h)
风压
(pa)
功率
(kw)
风机
类型
外形尺寸
L×W×H(mm)
耗水量
(L/h)
适用面积
(m2)
电压
(v)
噪声
dB(A)
重量
(kg)
SLF-Ⅰ-8
7900-8300
108-102
0.37
轴流式
1000×1000×900
5-10
40-90
380
<72
125
SLF-Ⅰ-12
11600-12500
115-123
0.75
轴流式
1150×1150×1000
6-11
70-110
380
<74
142
SLF-Ⅰ-16
15200-16600
125-138
1.1
轴流式
1150×1150×1000
7-12
80-130
380
<75
148
SLF-Ⅰ-18
17200-18800
175-190
1.5
轴流式
1200×1200×1000
8-13
100-150
380
<77
160
SLF-Ⅰ-25
24000-25500
200-220
2.2
轴流式
1350×1350×1200
10-15
150-200
380
<80
180
SLF-Ⅱ-10
9500-10600
510-480
3
离心式
1000×1300×1200
7-13
70-110
380
<76
185
SLF-Ⅱ-12
11500-13200
700-650
4
离心式
1200×1400×1200
8-12
80-120
380
<79
200
SLF-Ⅱ-16
15000-16800
730-680
5.5
离心式
1200×1400×1200
10-15
100-150
380
<81
220

选用说明:1、SLF-Ⅰ型适用于大面积车间的降温送风;
2、SLF-Ⅱ型适用于远距离岗位管道降温送风;
3、该系列风机可分简易型及豪华型,简易型为玻璃钢箱体(轴流式),; 豪华型为铝合金骨架、进风铝百叶;
4、表中外形尺寸仅作参考,按出风口方向及安装形式适当调整。

四、换气次数及计算参考
场所 换气次数(次/小时)
一般环境要求 25-30
人流密集的公共场所 30-40
有发热设备的生产车间 40-50
高温及有严重污染的生产车间 50-60

计算方法:场地体积×换气次数÷机组风量=使用机组数量

五、使用说明

1、本机适用于40-200m2房间降温。风机和水泵的电路宜集中控制,控制开关应装在室内。冷风机使用前,应确保湿帘和水池中无杂物,每年清醒1-2次;冬季不用时,将池内水放净,用塑料布把箱体包扎好,以免杂物进入机内。
2、加入池中水应为清洁水,以保持管路畅通和湿帘的高效率。如发现湿帘供水不足和不均时,要检查池中是否缺水(池中浮球阀能自动补水和断水),水泵是否运转以及供水管路和水泵入口,尤其是喷水管璐上的小孔有否堵塞,检查喷水管路是否位于湿帘的正中。

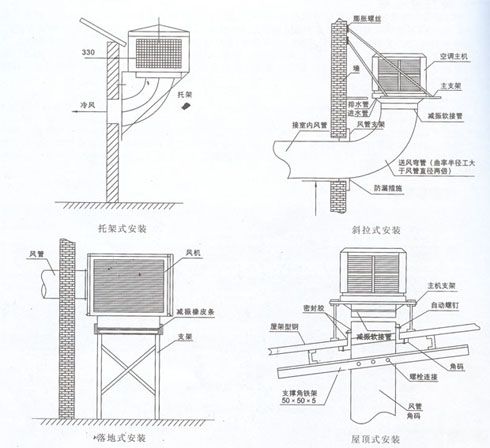

六、安装示意及说明

壁式安装技术要求:

1、风机主机支架焊接和牢固;
2、风机主机安装必须水平;
3、所有外墙风管都要作好防水处理;
4、40×40×4角铁架与墙或窗采用螺栓连接,风管与角铁架间 填橡胶圈。且所有墙上缝隙均用玻璃胶或水泥砂浆密封。
5、减振软接管必须保证长度为200-300mm。

屋顶式安装技术要求:
1、屋架要有足够的强度承受风机和安装维修人缘的重量;
2、屋顶开口尺寸与风管尺寸的单边间隙应不大于10mm(如图)
3、风机主机安装必须水平;
4、所有外墙风管都要作好防水防漏处理;
5、减振软接管必须保证长度为200-300mm。

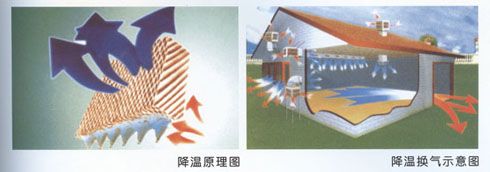

七、湿帘冷风机原理示意图

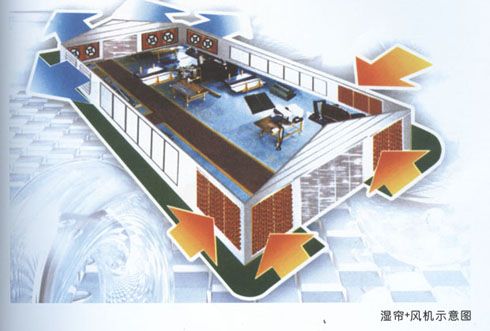

新时代的选择:
湿帘+风机纵向通风降温系统。是当今世界最先进、最经济。最环保的降温系统。工作原理是:在波纹状的湿膜表面有层薄薄的水膜,当室外干热新鲜空气被对面风机抽吸穿过湿膜时,空气中的热量被湿膜上的水吸收并 水蒸发进入室内,形成凉爽湿润的空气,使人产生清新的感觉。在炎热的夏天,该系统可将室内温度降低5-10度,而耗 电量只是传统的空调的十分之一,完全符合高效节能的经济原则其通风效果是现代空调无法比拟的,能保持工厂内清新, 流通的空气,能有效控制空气中的任何不良成分。
