YDF系列喷流诱导风机
产品名称: YDF系列喷流诱导风机
广泛配套应用于地下停车场,体育馆、车间、仓库、商场、超市、娱乐场所等大面积场合的通风
详细信息:
一、特性及应用
诱导风机是无风道射流诱导通风系统的一部分,它与送风风机、排风风机组成整个系统。其原理是由以系统设计、适当不止的多台诱导风机喷嘴射出的定向高速气流、诱导室外的新鲜空气或经过处理的空气,在无风管的条件下将其送到所要求的区域,实现最佳的室内气流组织,以达到高效经济的通风换气效果。使用无管道射流诱导通风系统时,可省去设计、制造、安装风管及其他配套工程方面的费用,这部分费用比使用的诱导风机机组昂贵的多,而且以整个层面为通风风道,送风风机、排风风机所需要风压比使用管道时小的多,这样就可以选用大风量较低风压的风机,使所需功率降低,大幅地降低了运行成本和投资费用。当送排风机停止运转时,诱导风机仍可运转,起到局部通风换气的作用。
诱导风机内置高效率离心风机、噪声低、体积小、重量轻、吊装方便(立式、卧式安装均可)、维护简单。
YDF-Ⅰ型诱导风机一般用于无风管诱导通风系统,有卧式和立、卧式两用两种结构型式,电机采用风机专用单相电机。
YDF-Ⅱ型诱导风机为柜式箱体结构,卧式安装,皮带传动。配用三相电机,一般与螺旋圆风管、可桡曲喷嘴组合成有风管的诱导通风系统。
喷流诱导系列可设计智能系统,在诱导空间内设置空气质量传感器,用以探测一氧化碳浓度,通过控制器自动控制诱导风机的开启与停止(配置智能诱导风机),以实现自动化控制。

二、诱导通风系统与传统的风管式通风系统相比具有优点:
1、系统规划设计简单,设计变动弹性大,修改容易,布置灵活,喷射方向可随时随地调节;
2、安装简便,施工简单,可安装在有针对性的位置,消除死角。
3、维护简单方便,单机维护,不影响整个系统的运行;
4、换气质量高,诱导系统使用整个空间空气完全流通,不留死角,提高了空气品质;
5、风机由优质冷轧平板(超硬铝合金框架)制成,外表喷塑,整机美观大方,与空间装饰的协调性好。
6、电机采用免维修护风机专用电机,内置高效离心风机,噪声低,叶轮经高精度动平衡校验,振动小。

三、性能参数及外形尺寸表

YDF系列性能参数表
型号
No
风量
(m3/h)
出口风速
(m/s)
功率
(w)
射程
(m)
重量
(Kg)
噪声
dB(A)
喷口直径
(mm)
YDF-I-6L
650-850
11-15
100
10
20
50
Φ80*3
YDF-I-6W
120
10
20
50
Φ80*3
YDF-I-12
1150-1350
14-24
180
15
35
58
Φ80*3
YDF-Z-2.2
1380
11-16
180
20
45
55
Φ175*1
YDF-II-2.25
2300
风压1300Pa
2200
/
130
80
Φ35*32
YDF-II-2.5
3600
风压1736Pa
3000
/
150
84
Φ35*36
YDF-II-2.8
6000
风压1760Pa
4000
/
180
87
Φ35*60

四、外形尺寸及喷嘴安装形式

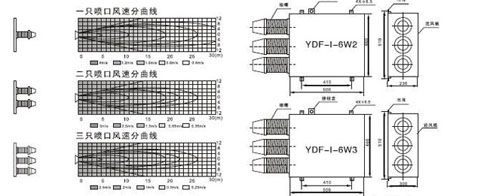

(1)YDF-Ⅰ-6L立式诱导风机示意图(万向球形喷嘴)
球体喷口卧式诱导风机由离心式通风机,消声机箱、三个万向球形喷嘴组成。回转角度<60°,喷口Φ80×3。主要特点:喷口位置增加8个,可任意调整喷口位置,适应不同的设计和现场实际需要,机组不变化,风机效率提高。

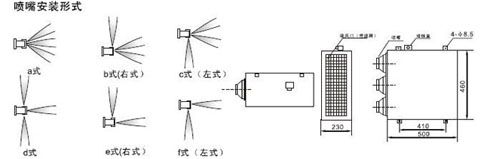

(2)YDF-Ⅰ-6W1卧式诱导风机示意图(万向球形喷嘴)
球形喷口卧式诱导风机由离心式通风机、消声机箱、三种以下导管组成。回转角度<60°,喷口Φ80×3,主要特点:调节灵活方便回转角大,适用在多种环境安装,外形美观大方。

(3)YDF-Ⅰ-6W2诱导风机示意图(导管式喷嘴)
导管卧式诱导风机由离心式通风机、消声机箱、三种以下导管组成。回转角度<45°,导管长=400mm,Φ80×3,Φ100×2,Φ140×1,主要特点:气流导向准确,喷射间距远,接力传递卷吸量大。

(4)YDF-I-12诱导风机
可配用万向球形喷嘴或导管式喷嘴,外形同YDF-I-6W 尺寸同YDF-I-6W1

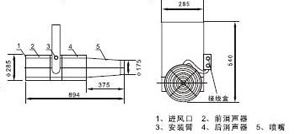

(5)YDF-z-2.2诱导风机示意图
无箱轴流诱导风机由轴流风机、消声器、喷嘴、固定架组成,回转角度<60°,喷口Φ175.
主要特点:产品类似隧道射流风机、射程更加长远,适应高大型
场所,安装方便。

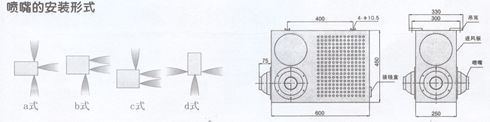

(6)YDF-Ⅱ系列管道式诱导风机外形尺寸
YDF-Ⅱ系列管道式诱导风机箱有模具行程框架、离心风机、嵌入式消声静压箱组成,回转角度<45°喷口Φ36.离心风机采用低风量大压力,全压大于等于1750pa,风管采用螺旋有压圆管,配装小直径的喷口以超高速的气流传递卷吸量大,喷口自带风量调节阀更能适应各种环境的适用。


规格型号
A
B
C
D
E
F
G
4-Φd
YDF-Ⅱ-2.25
600
1680
550
220
160
680
760
12.5
YDF-Ⅱ-2.5
660
1680
650
250
200
740
820
14.5
YDF-Ⅱ-2.8
720
1800
750
300
230
800
880
14.5

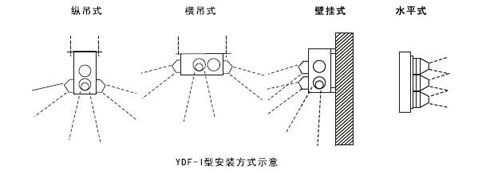

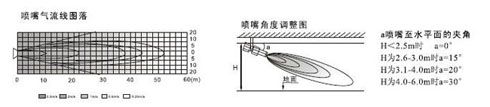

五、卧、立式安装示图

诱导风机机组是整个送排风系统的一个重要的中间通风衔接环节,进风口、排风口位置,诱导风机的安装位置十分重要,直接关系到能否形成合理的气流。理想的布局是让送排风在空间上形成主气流,通过诱导风机的诱导送风,来完成整个空间的送排风。



六、诱导风机数量的计算
所需诱导风机的台数,在考虑通风方式(机械送排风,自然进风机械排风),有无隔墙,空间形状的前提下,按每台诱导风机所要承担的面积计算,可参照下表确定:
序号 使用场合的情况 送排风方式 数量
1 空间不规则,隔墙及障碍物多,气流滞留的场合。 自然进风、机械排风 100m2/台
2 隔墙及障碍物多。但通排风气流易形成。 自认进风、机械排风
机械进风、机械排风
150m2/台
3 隔墙及障碍物较少,铜牌风气流较理想。 机械进风、机械排风 200m2/台
4 无障碍物,只有较矮的停放物 机械进风、机械排风 250m2/台

七、可应用场合简介
1.通风换气效果比较

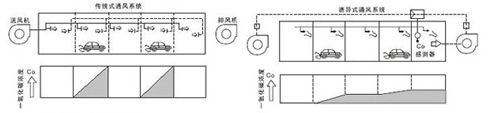

下图为传统式风管系统与诱导通风系统在CO浓度上的比较:
深色区域显示各不同点的一氧化碳浓度,传统的风管通风系统在车子经过的区域,优于仅为局部换气,CO浓度明显较高,而诱导通风系统,因是全风量换气,平均CO浓度明显较低,且最高的CO浓度出现在近排风设备处,若加装CO感测器,因气流分布均匀,探测效果好,可控制风机的运转状态,以节省电力费用。

2.诱导风机的诱导风量


根据动量定量及射流理论,诱导风机的诱导风量可用下式进行计算“Qx/QO=X/0.37
注:式中Qx-射程X处射流诱导风量,QO-诱导风机的风量;
当末端风速为0.5m/s,X=10m时,风量为650m3/h的一台诱导风机可诱导风量达至17560m3/h

3.应用场合示图

对地下停车场,可有效的排除汽车排放的以养虎滩及其他污染气体,节省层高空间,方便其它管道布置,通风换气的效果比传统的风管通风系统更佳。
体育场馆、室内游泳池、展览中心等高达空间的建筑物,冬季时的热空气下送是个难题,通过使用诱导风机,可有效地解决尚不热空气的下送问题,提高底部温度,节省能源‘夏季可使空调气流组织理想,消除死角,使各部位都能保持舒适的温度。
对于车间、仓库、超市可在通道上方安装诱导风机,有效地组织气流的流动,不形成死角;并且可以随着布局的调整,方便地调整诱导风机的布置位置。
注意消防通风时:1.排烟风机的选用:宜和平时排风机相结合机房合用。2.排烟风管可按“排烟口距防烟分区内最远点的水平距离不超过30m”的原则布置,风管管径角儿按规范规定的风速来确定。
